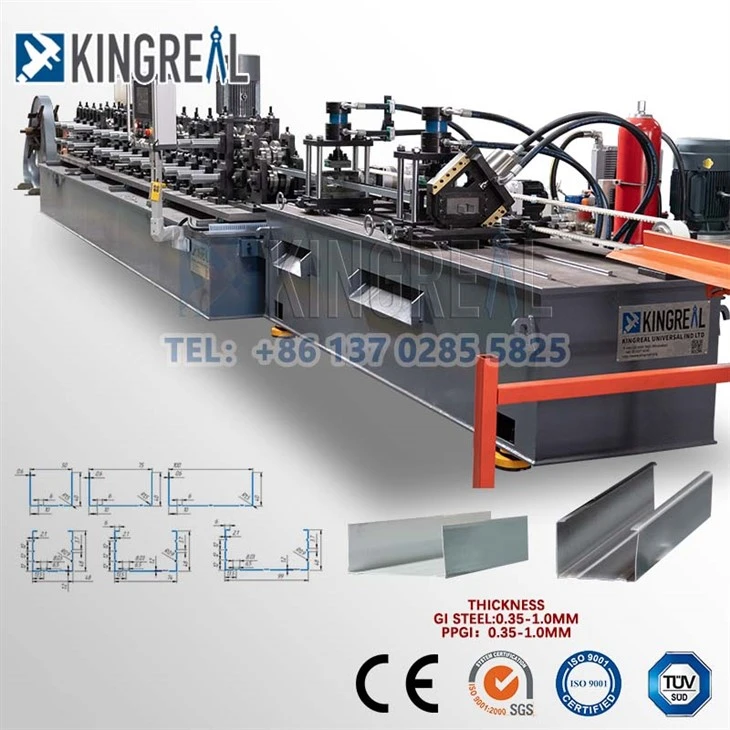

CW UW profiilide masin
Video kipsplaatide ja raja rulli moodustamismasina kohta →
Masinakirjeldus
Kingreali masinate metallist naastude masin võib toota mitmesuguseid erinevate kujunditega terasest naastude raamimist ja erinevate materjalide protsessimaterjale, näiteks kuuma veeretatud, külma veeretatud, galvaniseeritud, tsingitud, lõõmutatud tsingitud, värviga kaetud teras jne.
Tootmisliini kiirus on kiire, tavaliselt 50 m/min, kiireim seadmed võivad ulatuda 120 m/min ja metalli raja spetsifikatsioon on 50mm -250 mm.
Samal ajal tagab see suure täpsuse ja keerukate mulgustamise nõuded. Muud peamised omadused hõlmavad järgmist:
Astmetu pideva suuruse muutus
See suudab töödelda erinevaid mittestandardseid suurusega keeli.
Kiire suuruse muutus
Üldiselt saab suuruse muutuse lõpule viia 5 minuti jooksul. Ja materjali paksuse jaoks
Muutused, seadmeid pole vaja reguleerida.
Oskus lühiprofiilide tootmiseks
Tavaline esiosa lõikamisrull, tavaliselt on kõige lühem komponent ainult 1800 mm ja
Ruisi masinate multifunktsionaalne kiilude veeremisveski võib toota komponente pikkusega 200 mm.
Metallist raamimise naastude valmistamise põhistruktuur on topeltpead dekooiler, pidevalt
Külma rulli moodustamine, hüdraalne kärbse löök, hüdrauliline kärbsevalguse väljundlaud jms.
Masinafunktsioonid
- topeltpead decoiler
- Kiire külma rulli moodustamine
- Laiuse ja kõrguse reguleerimiseks sõidavad täielikud servomootorid
- lihtne masina töö
- Hüdrauliline kärbsevalgustus ja kärbse punch
- Teie valitud automaatne virnastamissüsteem.
Tehniline spetsifikatsioon
|
Tooraine laius |
määratud erinevate CW UW profiilide suuruse järgi |
|
Moodustatud materjali paksus |
0. 4-1. 2mm põhineb klientide taotlemisel |
|
Moodustatud materjal |
Q235 värviplaat, tsingitud plaat, roostevabast terasest plaat |
|
Moodustumiskiirus |
120m/min kärbse löömise ja nihkega |
|
Moodustamisjaamade arv |
14 jaama, sealhulgas üks reljeefsete rullide komplekt naastude jaoks ja rajaprofiili punktiirkujundus, teine eriline disain sõltub plaadi tüübist |
|
Rullimaterjalide moodustamine |
CR12MOV kvaliteetne hallituse teras, vaktcum töötlemisega |
|
Teljematerjalid |
Nr 45 Kvaliteetne ümmargune teras φ60mm |
|
Juhtimismeetod |
Kogu masin võtab kasutusele tööstusliku arvuti plc juhtimise, lõpptoodete pikkus, aukude kogus, tootmise koguse saab puutetundlikul ekraanil seada |
|
Laiuse sätted |
CW, UW profiilide kõrgus ja laius reguleeritav, automaatne Yaskawa servomootorite poolt. (Käsi vända tüüp teie valitud) |
|
Mulgustamine ja nihke- |
Kärbse löömine ja nihutamine, mida juhib ülitäpse servomootor |
Masinafunktsioonid
|
Topeltpead decoiler
Topeltpea dekolteemasinat kasutatakse peamiselt kiirete kiilude moodustamismasina toorainete tühjendamiseks.
Materjalid saab masina töötamisel laadida, seetõttu veenduge, et tootmisliin saaks pidevalt töötada.
Lisaks saab masinat kasutada mitme suurusega tootmiseks koos Mitme spetsiifilise kiilu moodustamismasinad.See on muutuvate materjalide ja tõhususe parandamise aja kokkuhoid. |
|
|
Tugev rullvormimismasina struktuur
Kingreali masinaraam keevitatakse terasest paneeli abil üheosalise konstruktsiooniga.
Siis pannakse raamile üks 30 mm paksuse paneel pärast seda, kui Plano Miller on peeneks töödeldud.
See tagab täpsuse põhisuuruse. Samuti suurendab see masina tugevust, et vähendada deformatsiooni
ja tagage pikaajalise aja toimimine.
|
|
|
Kõrge täpsusega täis servo juhtimissüsteem
Kasutame oma masinate jaoks ülitäpset täielikku servo juhtimissüsteemi. 1, kasutame rullkomplektide kõrguse ja laiuse reguleerimiseks Yaskawa servo -sööturit. 2, kasutame järgmise nihkesüsteemi jaoks Yaskawa servo -sööturit. 3, tagavad need söötjad meie masinate ülitäpse, kiire ja stabiilse toimimise. |
|
Eelis
|
Kärbse- ja nihkesüsteem
Kingreali kärbeste ja nihkesüsteemi saab kasutada erinevat tüüpi metalliprofiilide kiire kiiruse ja nihke tegemiseks. Logo saab lüüa nihkejaamaga.
Selle nihkesüsteemi järel universaal on kanali tootmiskiirus kuni 120 m/min. |
 |
|
Täielik automaatne servo laiusega reguleeritav süsteem
Vaja ainult sisestada päringu laius ja kõrgus puutetundlikul ekraanil. Servo -söötur juhib rullid taotletud asendisse.
Selle süsteemi abil saab üks masin toota erinevaid laiuseid või ääriku kõrguseid. Seda kasutatakse laialdaselt tootmiseks U Deaffle Lagi, kipsplaadi partitsiooni naast ja rada, riiulipaneel jne. |
 |
|
Mitmesuuruses tooted ühes masinas
Kingreali kipsplaadi vaheseinad ja radade rullide moodustamine võivad ühe masina laiuse ja ääriku kõrguse profiile tekitada. Vaja ainult sisestada päringu laius ja kõrgus puutetundlikul ekraanil. Servo -söötur juhib rullid taotletud asendisse.
|
 |
Kipsplaadi vaheseina joonistamine
Toodete rakendus
Kuiva seina vaheservasüsteem 1. Kuiv seinanurk 2. rada 3. Stup 4. Kipsilaud
Terasest naastude kipsplaadi raamimissüsteem pakub vastupidavat, praktilist ja kerget konstruktsiooni sisemiste kipsplaadi seinte ja konkreetsete välisseinte jaoks.
Partitsioonisüsteemi metalliprofiil ja rada on valmistatud kuumast galvaniseeritud terasest, sealhulgas naast, rada, c-kanal, nurgakeelsed ja aksessuaarid
- naastud ja rajad ühel masinal
- Laius ja ääriku kõrguse suurus reguleeritav
- Kiire tootmine
Masina kvaliteet
Tagada, et tootmisprotsessi iga etapp vastab normidele ja spetsifikatsioonidele, on KingReal ehitanud range kvaliteedikontrolli meetodi. See hõlmab toorainet, tootmisprotseduuri, kokkupanekut, testimist jne, et veenduda, et masina komponendid peavad kõik kinni kvaliteedistandarditest.
Lisaks on see omandanud ülemaailmse CE -sertifikaadi.
Kuidas masinat installida
KingReal pakub nii veebi- kui ka kohalikke installatsiooniteenuseid!
